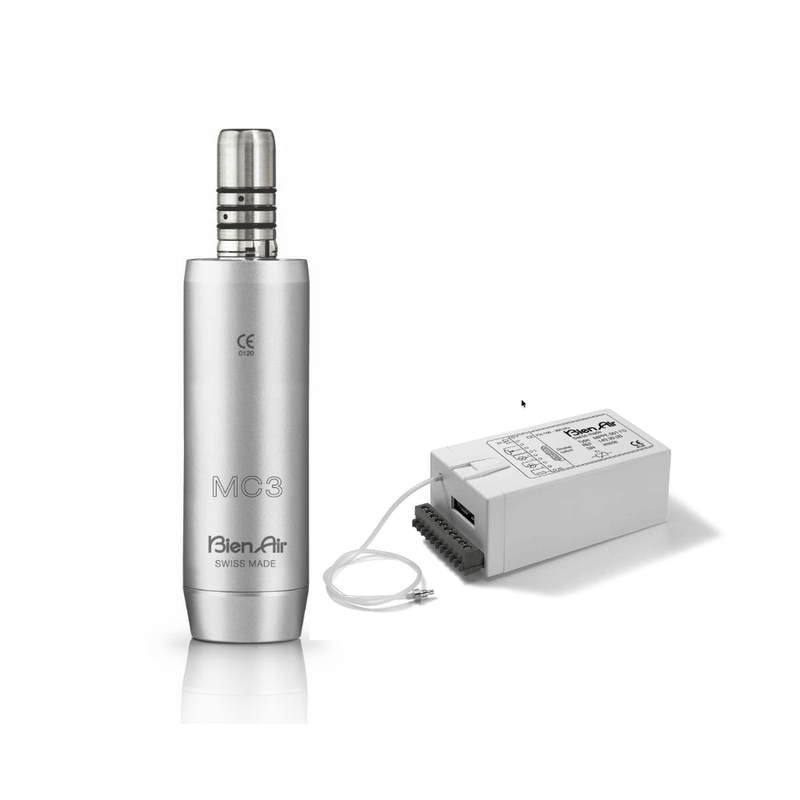

Bien Air Pack de Actualización | Micromotor MC3 LED + Placa PLMPPE 021 FO
El Pack Actualización Bien Air está diseñado para la integración de sistemas de iluminación LED y control de velocidad en unidades dentales. Combina el Micromotor MC3 LED con la Placa de Control PLMPPE 021 FO, permitiendo la transición de sistemas halógenos o neumáticos a una plataforma eléctrica con escobillas de alta precisión.
La combinación de estos componentes garantiza un par motor constante y una gestión térmica eficiente del instrumental rotatorio en procedimientos de odontología conservadora y cirugía oral.
Suministro Técnico: Incluye micromotor eléctrico con spray interno y módulo de regulación de voltaje para montaje en la base del equipo.
Especificaciones Técnicas Detalladas: Micromotor MC3 LED
| Parámetro | Especificación Micromotor MC3 LED |
|---|---|
| Tecnología | Eléctrico con escobillas de carbono (recambiables) |
| Rango de velocidad | 60 – 40.000 rpm |
| Par máximo (Torque) | 2,8 Ncm |
| Iluminación | LED regulable (Hasta 38.000 lux / 4.500 K) |
| Refrigeración | Spray interno aire/agua integrado |
| Acoplamiento | E-Type según ISO 3964 (Compatible Micro-Series) |
| Mantenimiento | Autoclavable hasta 135°C. Sin lubricación interna. |
| Dimensiones y Peso | Ø 21 mm x 94,3 mm / ~100 g |
Especificaciones Técnicas Detalladas: Placa Electrónica PLMPPE 021 FO
| Parámetro | Especificación Placa PLMPPE 021 FO |
|---|---|
| Función | Módulo de control para potencia e iluminación |
| Alimentación (Entrada) | 24 – 28 Vac / 50-60 Hz |
| Salida al motor | Variable de 0 a 24 Vdc |
| Salida de iluminación | Voltaje ajustable (3 a 4,2 Vdc) para LED/Halógena |
| Sistemas de Seguridad | Limitador de corriente máxima para protección térmica |
| Dimensiones | 115 x 60 x 45 mm (Incluye carcasa de protección) |
| Peso | ~200 g |
| Montaje | Integración interna en la base de unidad dental |
Recomendaciones de Instalación y Uso
- Calibración de Luz: Es imperativo ajustar el potenciómetro de la placa al voltaje nominal del LED (máximo 4,2 Vdc) para evitar el fundido prematuro del diodo.
- Mantenimiento Higiénico: No sumergir el micromotor en soluciones desinfectantes. Utilizar toallitas con base alcohólica para la limpieza exterior previo al autoclave.
- Pro-Tip Holydent: Durante la instalación, asegúrese de que la placa PLMPPE esté alejada de fuentes de calor directas dentro de la unidad dental. Una ventilación adecuada del módulo electrónico prolonga la estabilidad de la frecuencia de salida, evitando fluctuaciones de torque en tratamientos de larga duración.
Preguntas Frecuentes (FAQ)
¿Es posible regular la velocidad desde el pedal del equipo?
Sí, la placa PLMPPE interpreta la señal del pedal para variar el voltaje de salida al motor entre 0 y 24 Vdc de forma progresiva.
¿Qué ocurre si mi transformador actual es de 30 Vac?
No es recomendable. La placa está diseñada para un rango de 24 a 28 Vac. Un voltaje superior puede dañar los condensadores de la placa electrónica.
¿El micromotor requiere lubricación?
No. El modelo MC3 LED es de escobillas y está lubricado de por vida en sus rodamientos. La introducción de aceite interno puede dañar los contactos eléctricos y el colector.
¿Puedo conectar una manguera de otra marca?
El sistema está optimizado para el ecosistema Bien Air. Aunque el acoplamiento E-Type es universal para instrumentos, la conexión manguera-motor debe respetar el esquema de pines original del fabricante.
